Utliggerkonsoll FCA
  • Produktbilde: "fischer Konsoll FCA 41/2.0 - 450 elforsinket"
  • Applikasjonsbilde
  • Applikasjonsbilde
    • Applikasjonsbilde
    • Produktbilde
    • Applikasjonsbilde
      Varenr. 559916

      fischer Konsoll FCA 41/2.0 - 450 elforsinket

      Produktvarianter
      Nedlastning av bilde

      Fordelene / Produktbeskrivelse

      FUS-profiler med påsveiset grunnplate for direkte montering på underlaget
      Fordeler
      • Brannkontrollrapporten etter MLAR/EN13501 garanterer objektivt testet funksjonssikkerhet
      • Det inndelte lengdesortimentet gjør det mulig med en optimal tilpasning til anvendelsen
      • Den stabile grunnplaten til konsollen tilbyr en belastbar konstruksjon et sikkert hold
      • Langhullene til grunnplaten som er dreid 90° i forhold til hverandre gjør det mulig med en enkel innretning av konsollen
      • Den utpregede fortanningen i skinnen tilbyr skyvemutteren sikkert hold for opptak av høye tverrlaster som f.eks. ved vertikal montering

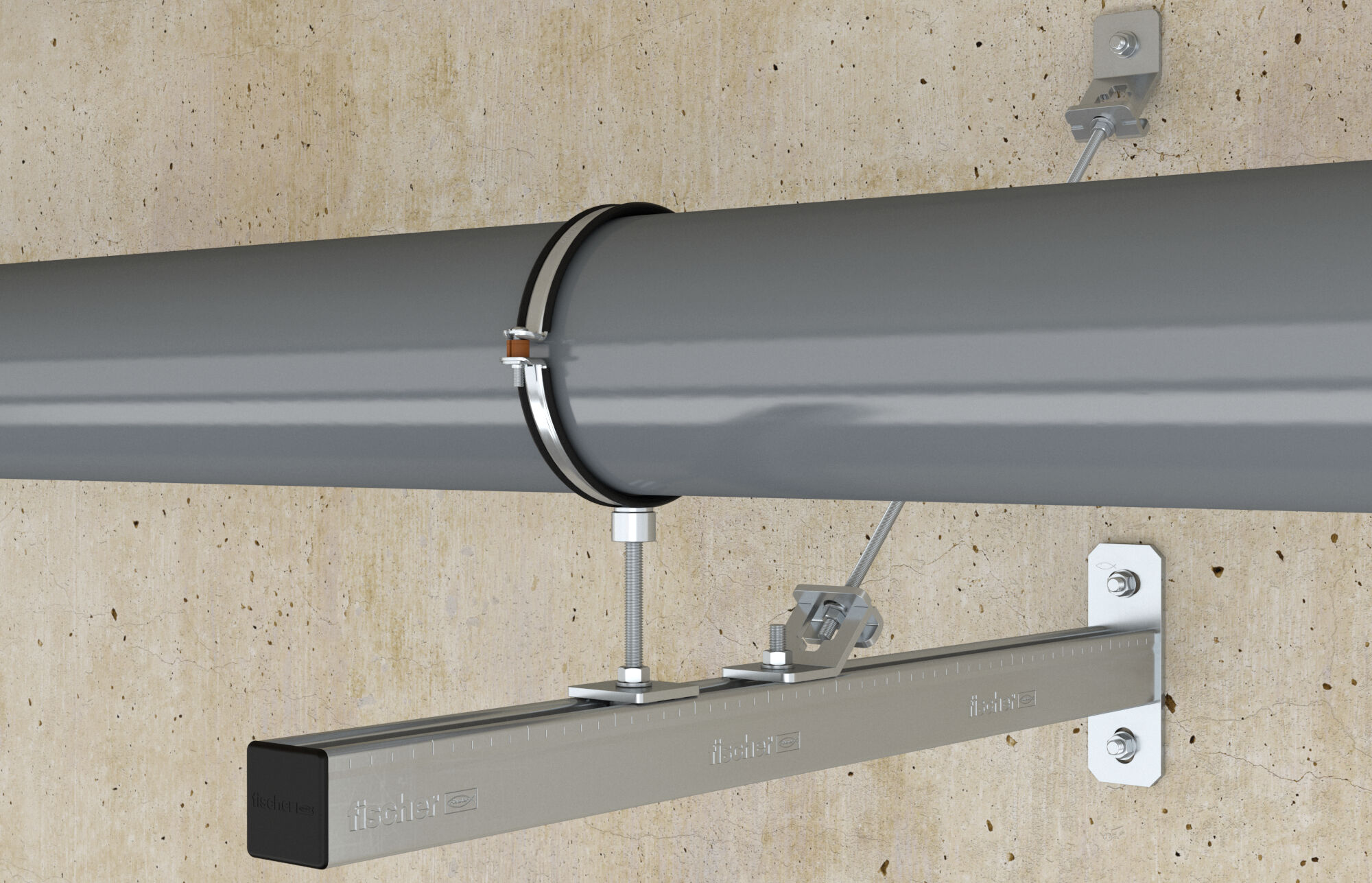

      The cantilever arm FCA is a second base element of the channel system FUS, and is suitable for the installation of pipeline routes along walls. The cantilever arm is directly secured to the substrate by means of the slots in the base plate, which are at 90° to each other. fischer offers standard lengths from 200 to 1000 mm, which means that they do not need to be cut to size. This saves time and money. The galvanised zinc design is suitable for installations in buildings and the hot-dip galvanised and stainless steel designs are suitable for installations outside and in highly corrosive environments. The fire protection certificate as per MLAR/EN13501 offers added safety.
      Egenskaper
      • Material: steel S235 JR (material no.: 1.0037) acc. to DIN EN 10025
      • Zinc plating: electro zinc-plated, min. 8 µm

      Søknad og godkjenning

      Applikasjoner

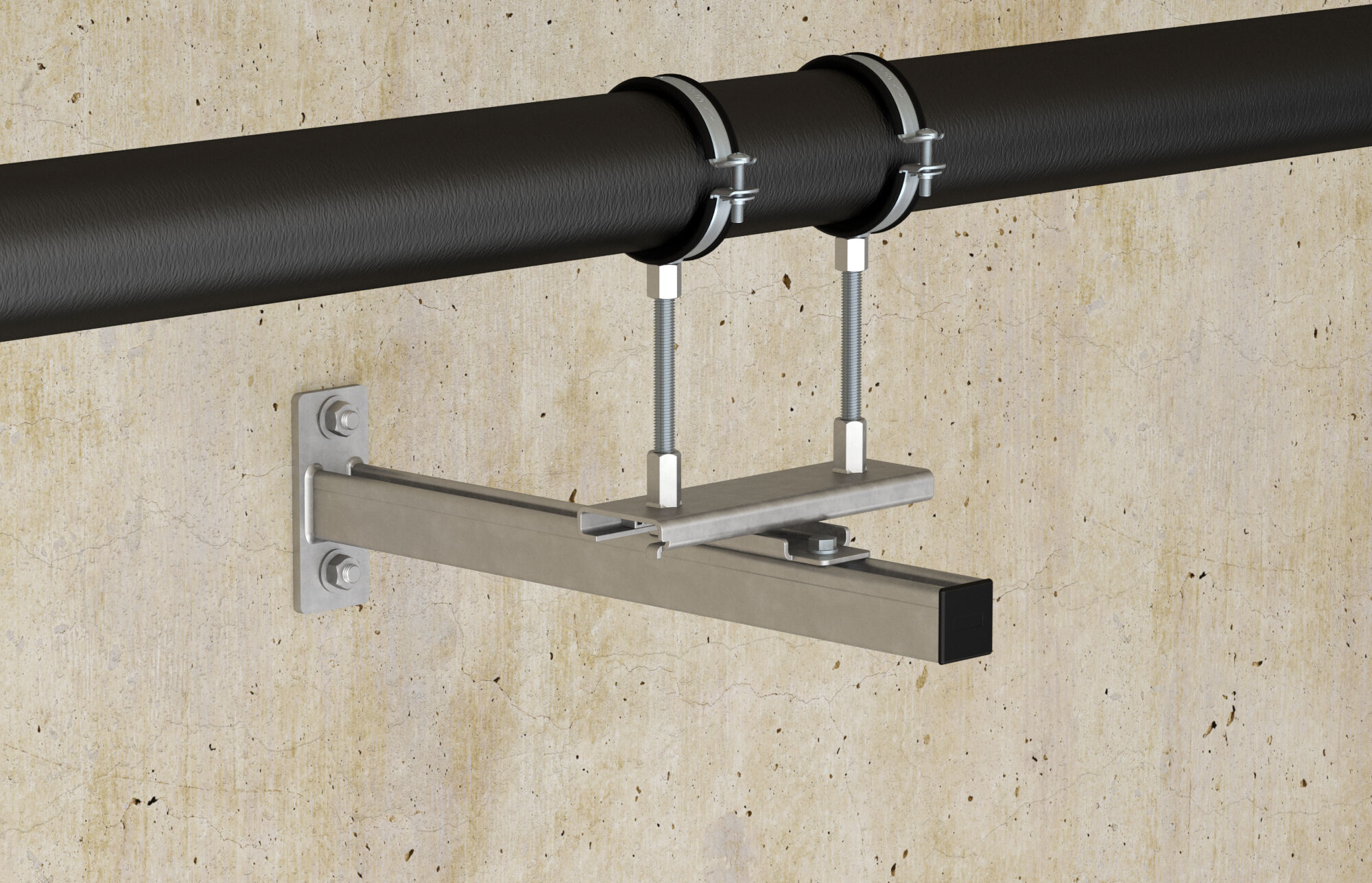

      • Quick and easy installation of pipelines (e.g. along the wall)

      Monteringsanvisning

      Funksjon/montering

      Tekniske data

      Profil 41 / 2,0
      Lengde 450 mm
      Maks. anbefalt last ved lasttilfelle 1 (
      Fempf
      )      		1,2 kN
      Maks. anbefalt last ved lasttilfelle 2 (
      Fempf
      )      		0,6 kN
      Maks. anbefalt last ved lasttilfelle 3 (
      Fempf
      )      		1,2 kN
      Antall pr. pak 1 St.
      GTIN (EAN-Code) 4048962424881
      NOBB 60629977
      NRF 1360960

      Dokumenter for nedlasting

      Belastningsdata
      pdf,
      Load case 1 / 2 / 3
      Belastningsdata
      pdf,
      FCA 21 / FCA 41
      Belastningsdata
      pdf,
      FCA 62
      Belastningsdata
      pdf,
      FCA 21D / FCA 41D
