Hinged pipe clamp FGRS Universal
  • Produktbilde: "fischer Rørklammer FGRS Universal M8 31 - 37 elforsinket"

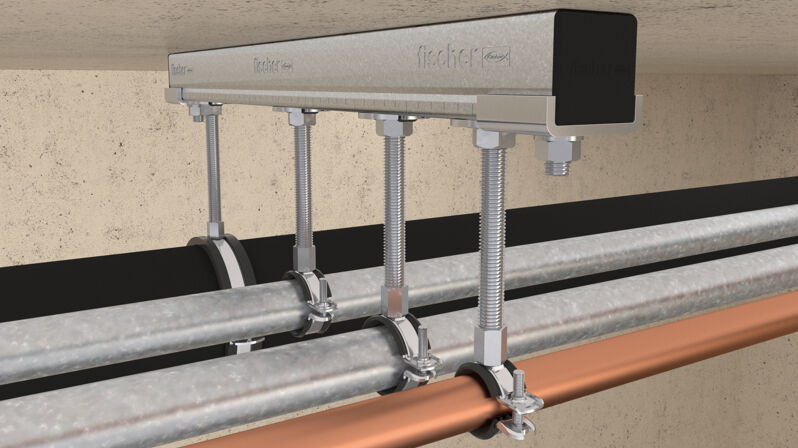

  • Applikasjonsbilde

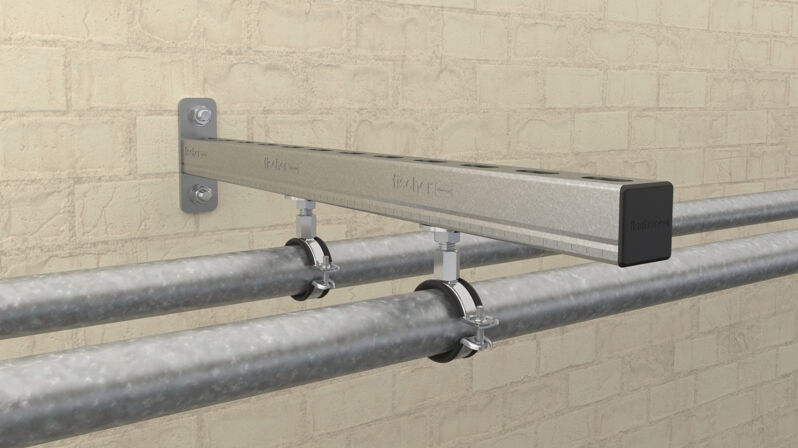

  • Applikasjonsbilde
    • Applikasjonsbilde
    • Produktbilde
    • Applikasjonsbilde
      Varenr. 562344

      fischer Rørklammer FGRS Universal M8 31 - 37 elforsinket

      Produktvarianter
      CAD-data
      Nedlastning av bilde

      Monteringsanvisning

      Funksjon/montering
      Montasjebilde 1
      1 / 4
      • 1
        Montasjebilde 1
      • 2
        Montasjebilde 1
      • 3
        Montasjebilde 1
      • 4
        Montasjebilde 1

      Tekniske data

      Spennområde (
      D
      )      		31 - 37 mm
      maks. anb. statisk last (sentr. trekk) (
      Nempf.
      )      		0,65 kN
      Tilkoblingsgjenge (
      A
      )      		M8
      Nominell størrelse 1 in
      Bredde (
      B
      )      		65,5 mm
      Bredde x tykkelse klemmebånd (
      b x s
      )      		18 x 1,0 mm
      Høyde (
      H
      )      		65,5 mm
      Høyde (
      Z
      )      		29,9 mm
      Låseskrue M5
      Antall pr. pak 25 St.
      GTIN (EAN-Code) 4048962440836
      NOBB 60629986
      NRF 1360969

      Dokumenter for nedlasting

      Markedsføringsdokumenter
      pdf,
      FGRS Universal and FRS-L Universal.
